Das Projekt
Über 20 Wasserkraftwerke werden von der Firma Reitter aus Rechtenstein an der Donau betrieben. Fast alle dieser Werke sind unbemannt, bedürfen also einer Lösung, um sie aus der Ferne überwachen zu können. Dies wird seit längerer Zeit auch getan. Über das Internet werden von den Kraftwerken unter anderem die Leistung, Maschinenwerte wie Temperatur oder der aktuelle Wasserstand abgefragt.
Quote
«Die Router von NetModule erfüllen unsere Anforderungen optimal und ermöglichen es, unsere Anlagen sehr zuverlässig zu überwachen.»
Anforderungen
Um die Wasserkraftwerke sicher und zuverlässig überwachen können, müssen die dafür eingesetzten Router folgende Anforderungen erfüllen:
- Industrietauglichkeit
- Energieversorgung mit 24 Volt
- Einsatz von OpenVPN
- SMS-Alarmierung
- Link-Überwachung
Lösung
Mit den Routern der NB1600 Serie hat die Firma Reitter Geräte gefunden, die alle ihre Anforderungen erfüllen und mit denen sie ihre Kraftwerke optimal überwachen kann. Die leistungsfähigen und programmierbaren kompakten Router sind für den Temperaturbereich von -25 °C bis +70 °C ausgelegt und bringen mit LTE oder UMTS einen mobilen Breitbandanschluss drahtlos ins Kraftwerk. Je nach Verfügbarkeit wird automatisch und ohne Unterbrechung zwischen den Mobilfunkstandards gewechselt.
Zum Anschliessen von Endgeräten oder Switches sind die Router mit 2 Ethernet-Ports ausgerüstet. Ausserdem verfügen die Geräte über zwei Digital I/Os.

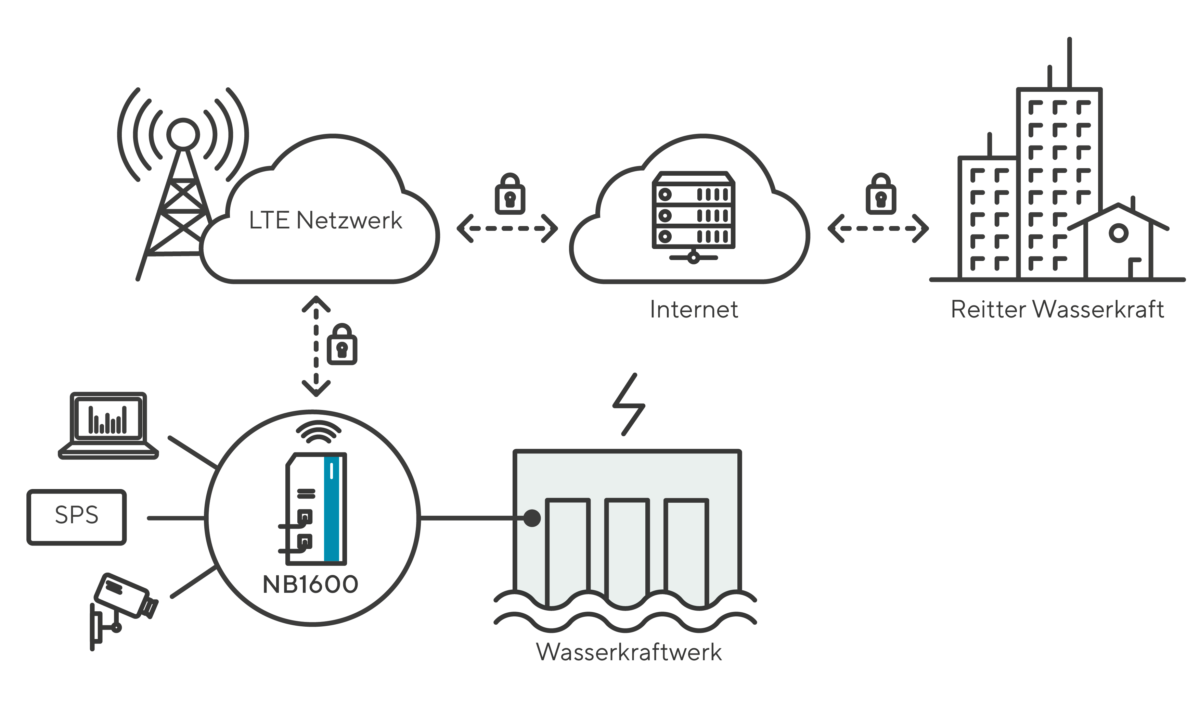

Reitter Wasserkraft verfügt über einen Server mit fester, öffentlicher IP-Adresse. Dieser wird genutzt, um von der Zentrale aus auf die Router und damit auf die Systeme in den Kraftwerken zugreifen zu können. Dazu melden sich die Router selbstständig via OpenVPN-Tunnel beim Server an. Der Server agiert als Verbindungsstelle und erlaubt, aus der Zentrale, ebenfalls via OpenVPN, über den Server auf die Geräte im Kraftwerk zuzugreifen.
Die Kraftwerke von Reitter Wasserkraft werden unterschiedlich überwacht. Es gibt grundsätzlich drei Möglichkeiten: Passive Abfragen von Leistung, Temperatur oder Wasserstand über eine SPS im Kraftwerk, aktiven Remote-Zugriff auf den zentralen Computer und Videoüberwachung. Zusätzlich zu diesen Massnahmen werden im Notfall Alarm-SMS über die NB1600 versandt.
Die Router der NetModule sind für sehr hohe Verfügbarkeit und Betrieb rund um die Uhr ausgelegt. Dafür werden die Verbindungen und die Hardware mit mehreren Mechanismen ständig überprüft. Dies geschieht auf fünf Ebenen:
- Ebene 0: Hardware Watchdog
- Ebene 1: Link Supervision
- Ebene 2: Überwachung der Modems
- Ebene 3: Überwachung mittels Ping
- Ebene 4: VPN-Tunnel Überwachung
Einige der Kraftwerke sind mittels der NB1600 auch mit WLAN ausgerüstet. So können die Mitarbeiter von Reitter sich mit ihrem Notebook verbinden und drahtlos arbeiten, falls Änderungen oder Inbetriebnahmen stattfinden. Auch auf die E-Mails kann zugegriffen werden oder Problemfälle direkt im betriebseigenen Ticketsystem protokolliert werden.
Mit den Routern der NetModule hat die Firma Reitter eine gute und professionelle Lösung geschaffen, die ihren Anforderungen entspricht und die tägliche Arbeit erheblich erleichtert.
